Gniazdo współosiowe RP-TNC 50Ω zaciskane na kabel H-155
nr katalogowy: 68576

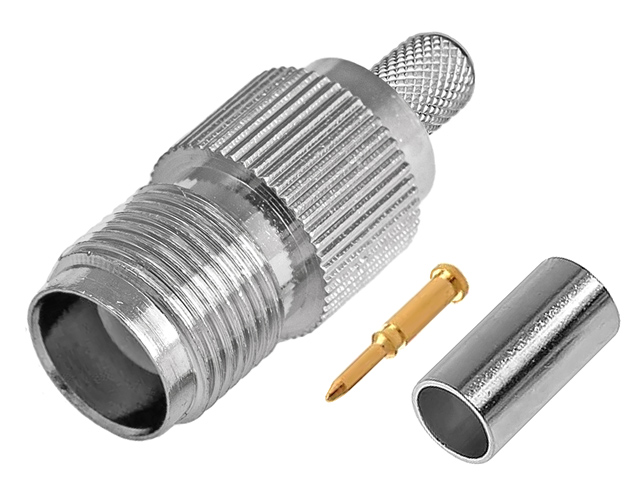

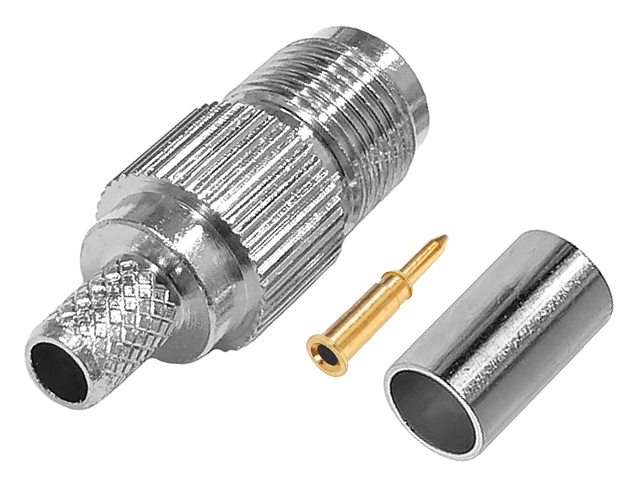

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Złącze RTNC (RP-TNC Revers Polarity TNC) jest odmianą złącza TNC o identycznych rozmiarach z zamienionym stykiem kontaktowym (wtyk TNC posiada kontakt męski zaś wtyk RTNC ma kontakt żeński i analogicznie gniazdo TNC posiada kontakt żeński zaś gniazdo RTNC ma kontakt męski). TNC (oraz RTNC) jest złączem stosowanym w radiokomunikacji, najczęściej w urządzeniach i antenach WLAN oraz GSM. Złącza TNC i RTNC przenoszą sygnał w paśmie do 11GHz i posiadają impedancję 50Ω (najczęściej stosowane) lub 75Ω (stosowane rzadko).

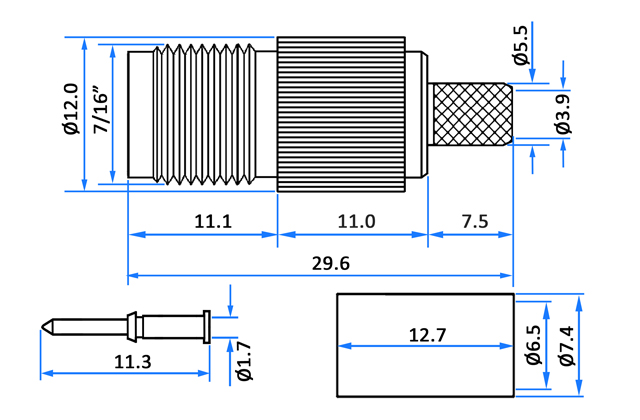

Oferowane złącze jest gniazdem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 1.2-1.6mm, średnicy dielektryka 3.2-3.9mm oraz średnicy zewnętrznej 5.2-6.0mm, czyli na kablach z rodziny H-155 (RF-5, RF-5X itp.) używanych w instalacjach Wi-Fi, GSM oraz w radiokomunikacji. Tulejka na ekranie kabla jest zaciskana, żyła centralna kabla łączona jest z pinem wtyku przez lutowanie lub zaciśnięcie. Wymiarowanie wtyku prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowane gniazdo wykonane jest z niklowanego mosiądzu i posiada złocony pin centralny. Impedancja gniazda wynosi 50Ω. Do zaciskania złącza na przewodzie potrzebne jest narzędzie zaciskowe np. HT-336G, HT-336I. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów.
Dane techniczne
Złącze: gniazdo RP-TNC 50Ω męskie
Materiał: niklowany stop miedzi, złocony pin centralny
Pasujący przewód: H-155 i odpowiedniki
Impedancja: 50Ω
Pasmo pracy: <11GHz
Wymiary (długość z tuleją/średnica w najszerszym miejscu): ok. 35.0/12.0mm
Masa: 12g
