Wtyk antenowy współosiowy F 75Ω kompresyjny Snap-N-Seal na kabel RG-6 PCT TRS-6
nr katalogowy: 67272

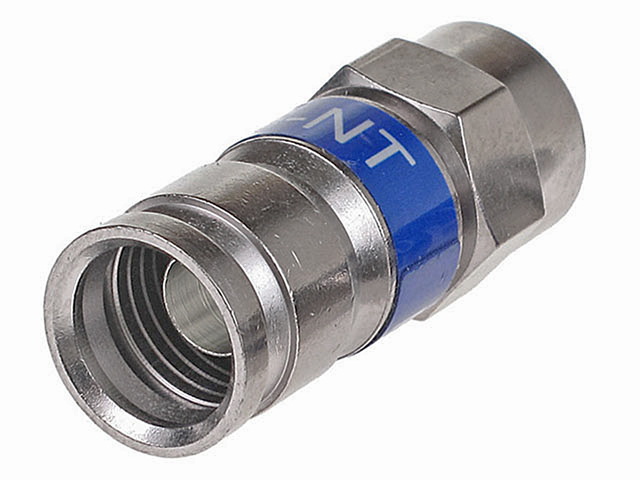

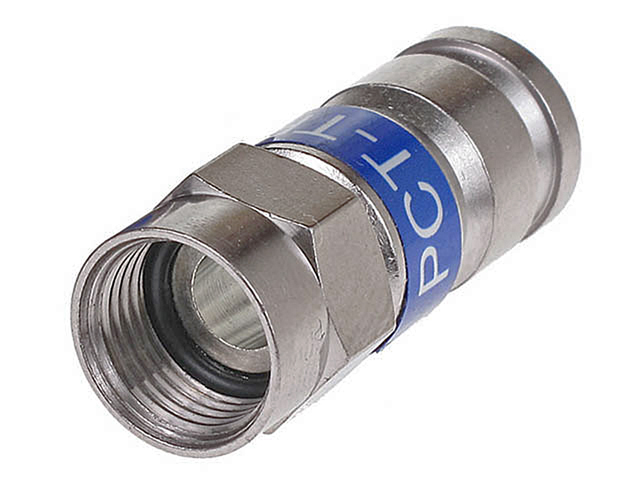

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Oferowany przedmiot jest ORYGINALNYM produktem renomowanej, amerykańskiej firmy PCT INTERNATIONAL, karta katalogowa z parametrami technicznymi wtyku dostępna jest tutaj.

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω.

Oferowany przez nas wtyk ma impedancję 75Ω i przeznaczony jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy zewnętrznej płaszcza w zakresie 6.9-7.5mm i średnicy dielektryka w zakresie 3.9-4.9mm czyli na kablach z rodziny RG-6 (1.2/4.9, 5C2V, KOKA100, TELASS100 itp.).

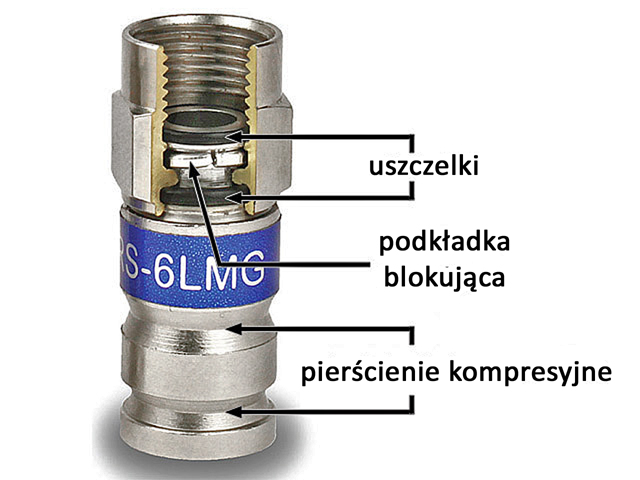

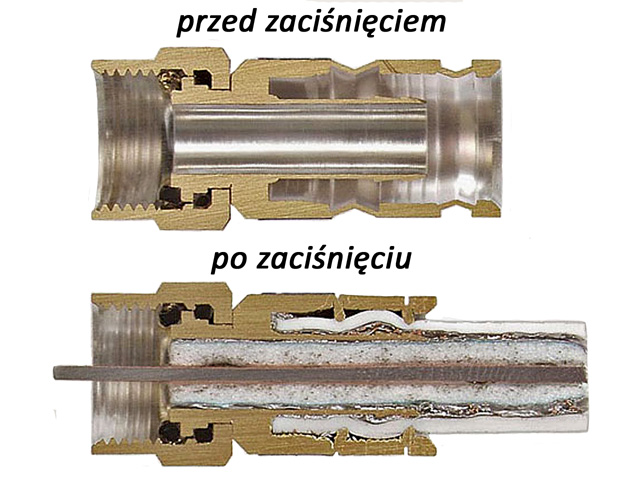

Zalety złączy kompresyjnych PCT wynikają ze specjalnej, chronionej patentem konstrukcji złącza. Złącze posiada na korpusie dwa pełne przetłoczenia-pierścienie, które w wyniku procesu kompresji złącza (ściśnięcia osiowego wzdłuż wtyku) uwypuklają się do wewnątrz. Wymiary tych pierścieni są tak dobrane, że po kompresji złącza zaciskają się na oponie kabla z siłą na tyle dużą, że zerwanie złącza z przewodu jest niemożliwe i na tyle małą, że nie uszkadzają struktury kabla. Dwie uszczelki i specjalna podkładka blokująca z jednaj strony oraz zaciśnięte pierścienie z dugiej strony zapewniają pełną wodoszczelność wtyku oraz połączenia kabla z wtykiem i uniemożliwiają spływanie wody do wtyku po przewodzie. Cały wtyk wykonany jest z mosiądzu co zapewnia pełną odpornośc na warunki atmosferyczne (brak korozji oraz odporność na UV).
Obsadzenie wtyku na kablu wymaga specjalnego narzędzia zaciskającego. Zaciśnięcie narzędzia powoduje trwałe umocowanie kabla we wtyku oraz zapewnia pewny docisk ekranu kabla do korpusu wtyku na całym obwodzie.
W ofercie posiadamy narzędzia zaciskowe do złączy kompresyjnych firmy HANLONG (np. HT-510B, HT-518G, HT-H548, HT-K5B02) które umożliwiają zaciskanie oferowanego wtyku. Zaciskacze można znaleźć w naszej ofercie wpisując model zaciskarki HT-xxx w wyszukiwarce w katalogu produktów. Posiadamy również obcinacze i ściągacze izolacji ułatwiające obróbkę kabla przed umieszczeniem go we wtyku.
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany wtyk wykonany jest ze stopu miedzi. Impedancja wtyku wynosi 75Ω.
Dane techniczne
Złącze: wtyk F męski
Impedancja: 75Ω
Pasmo pracy: CAM/R/TV/SAT (do 3GHz)
Materiał: stop miedzi
Długość (przed zaciśnięciem): 28.0mm
Masa 1szt: ok. 9g
Średnica wprowadzanego przewodu (dielektryk/płaszcz): 3.9-4.9mm/6.9-7.5mm
