Ramka montażowa kątowa z pokrywą 1 port KEYSTONE do puszek 60mm
nr katalogowy: 49965

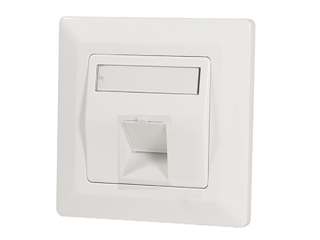

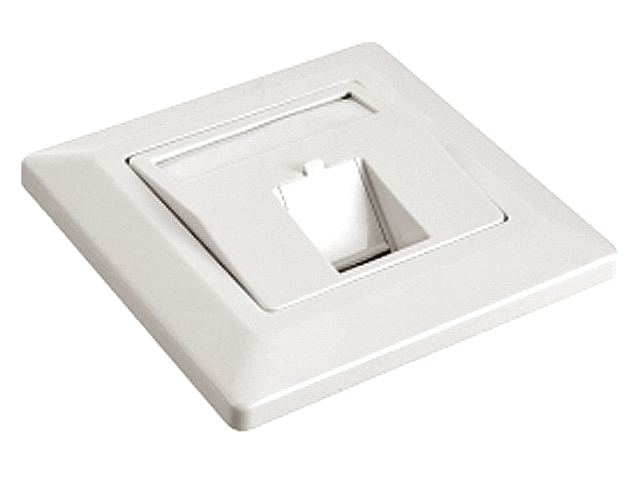

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Oferowany przedmiot jest ramką montażową w której można zamocować moduły złącz teleinformatycznych wykonanych w standardzie KEYSTONE czyli wyposażonych w zaczepy o ustandaryzowanych rozmiarach 19.2/14.9mm. Ramka montowana jest w typowych puszkach elektroinstalatorskich pod- lub natynkowych 60mm. Ramka posiada białą pokrywę-dekielek o rozmiarach 80x80mm. Montaż modułu KEYSTONE polega na "wtrzaśnięciu" modułu do prostokątnego otworu w metalowym korpusie ramki. Ramkę do puszek instalatorskich (podtynkowych lub natynkowych) montuje się identycznie jak typowe gniazda instalatorskie (zdjęcie tabliczki opisowej - odkręcenie dekielka frontowego - przykręcenie ramki do puszki - przykręcenie dekielka - założenie tabliczki).

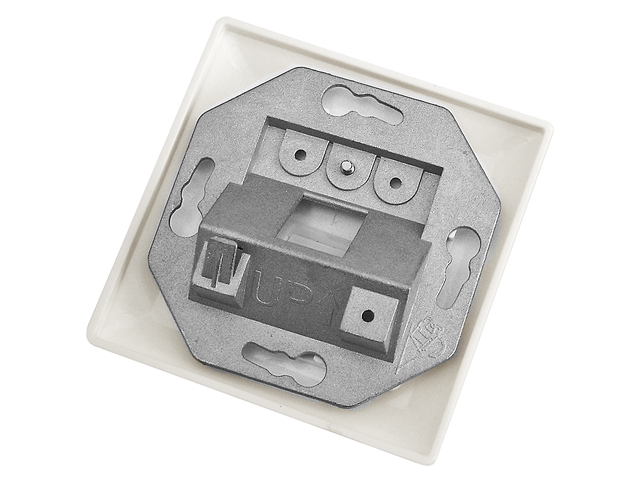

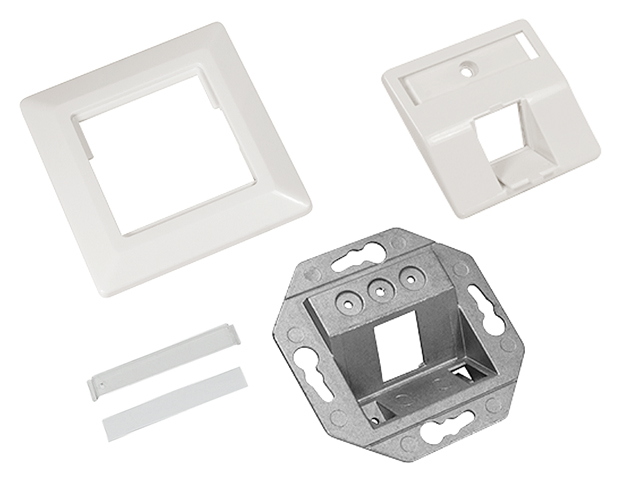

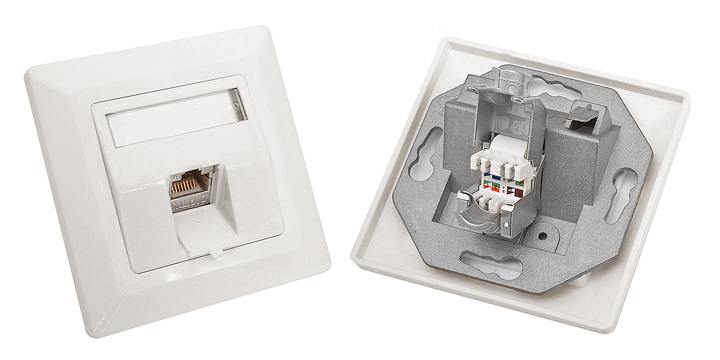

Ramka posiada jeden port KEYSTONE i przeznaczona jest do montażu jednego ekranowanego lub nieekranowanego modułu RJ (RJ11, RJ12, RJ45) typu KEYSTONE. Moduł mocowany jest pod kątem 45°. Ramka posiada metalowy korpus z konektorem pod wsuwkę do podłączenia uziemienia, tabliczkę opisową oraz uchylaną klapkę przeciwkurzową chroniącą złącze. Przykładowe rozwiązania z obsadzonym modułem RJ45 prezentujemy poniżej:

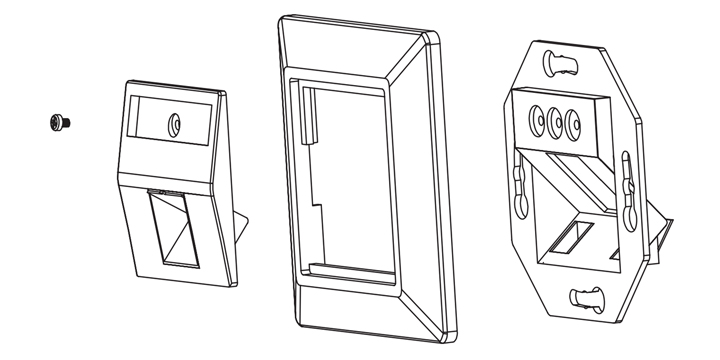

Korpus ramki wykonany jest ze stopu cynku, pokrywa z niepalnego ABS-u. Wymiarowanie ramki prezentujemy poniżej:
Oferowane przez nas moduły złącz z zaczepami typu KEYSTONE oraz puszki, ramki, panele i uchwyty do ich mocowania można znaleźć w naszej ofercie wpisując KEYSTONE w wyszukiwarce w katalogu produktów.
Dane techniczne
Materiał: korpus - stop cynku, pokrywa/dekielek - niepalny plastik zgodny z normą UL 94-0
Kolor: biały RAL9010
Wymiary ramki (wysokość/szerokość/głębokość): 80/80/26mm
Rozmiar otworów pod wkręty do mocowania w puszce instalatorskiej: 60mm
Masa: ok. 72g
Ilość portów KEYSTONE: 1x
Wymiary portu KEYSTONE: 19.2/14.9mm
W komplecie 2 śrubki M3 o dł. ok. 12mm
