Patch Panel RACK 19" 1U 24x łącznik beczka F 75Ω czarny

nr katalogowy: 49883

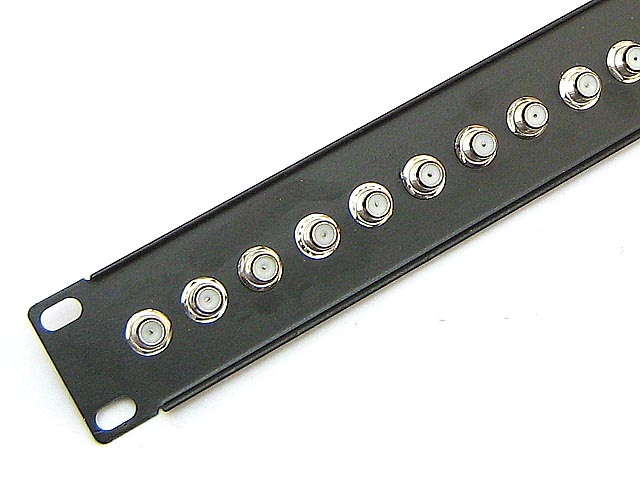

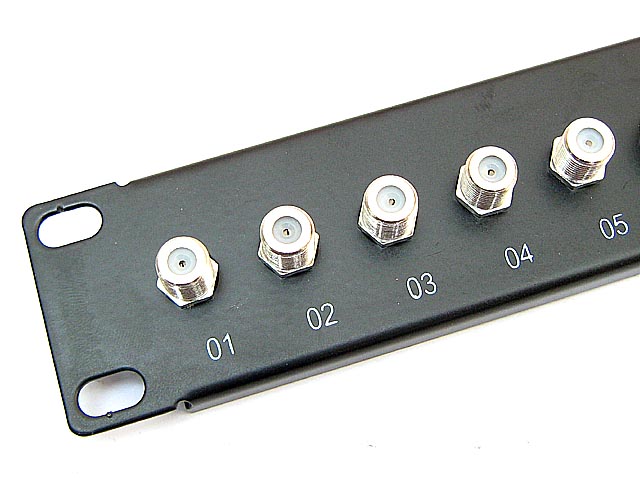

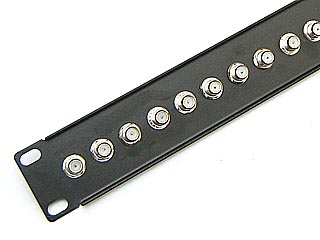

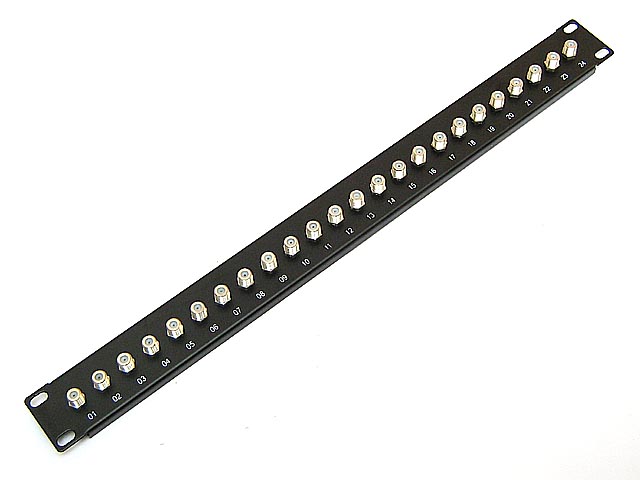

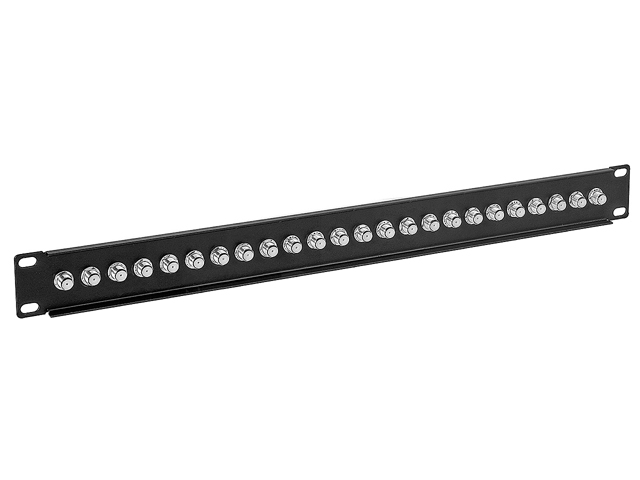

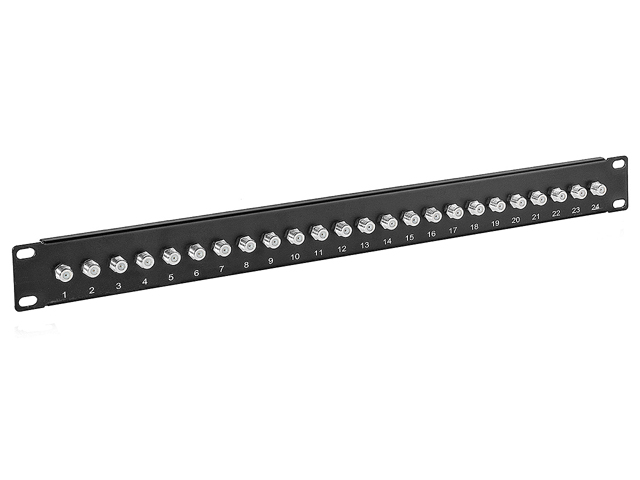

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

RACK to to wspólna nazwa standardu szaf, obudów, stojaków oraz urządzeń przemysłowych o szerokości 19" lub 10" stosowanych w teletechnice, energetyce, w serwerowniach a także w studiach nagraniowych oraz pomieszczeniach przemysłowych. Wysokość konstrukcji, a co za tym idzie jej pojemność, określa się w wielokrotności tzw. jednostek U (Unit). Jednostka 1U wynosi 1¾ cala (44.45mm) i jest to wysokość pojedynczego slotu w szafie montażowej (stojaku). Szafy, obudowy i stojaki RACK posiadają profile montażowe ze slotami do których mocowane są urządzenia. Liczba U określa, ile slotów zajmuje dane urządzenie. Urządzenia zgodne ze standardem RACK posiadają otwory mocujące z rozstawem pasującym do profili montażowych w szafach RACK. Do mocowania urządzeń w szafach stosowane są śruby klatkowe pasujące do slotów w profilach RACK. Oferowany przedmiot jest panelem krosowniczym systemu RACK 19" z 24-ma łącznikami (beczkami) typu F o impedancji 75Ω które służą do łączenia kabli z wtykami typu F używanymi do transmisji sygnału telewizji kablowej lub satelitarnej. Użycie panelu krosowego umożliwia łatwe zarządzanie wieloma kablami typu F w jednym miejscu co ułatwia rozwiązywanie problemów i rekonfigurację sieci w razie potrzeby. Panel zapewnia czysty i uporządkowany sposób zarządzania kablami redukując bałagan i poprawiając przepływ powietrza w szafie instalatorskiej. Złącza są ponumerowane 1-24 co ułatwia śledzenie które kable są podłączone do którego portu. Wysokość panela wynosi 1U (45mm). Poniżej prezentujemy wymiarowanie:

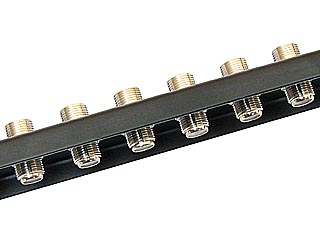

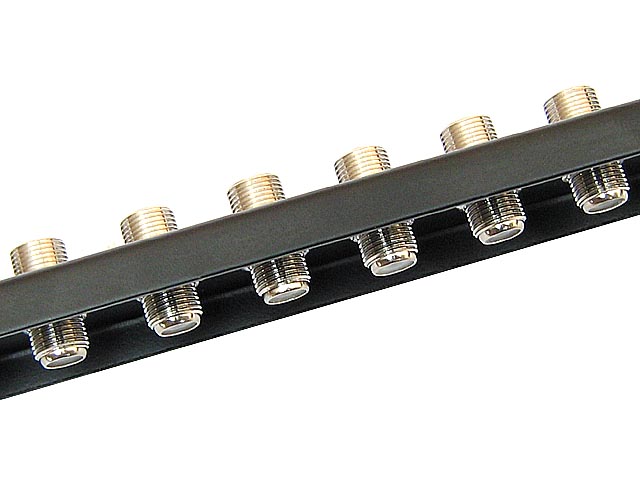

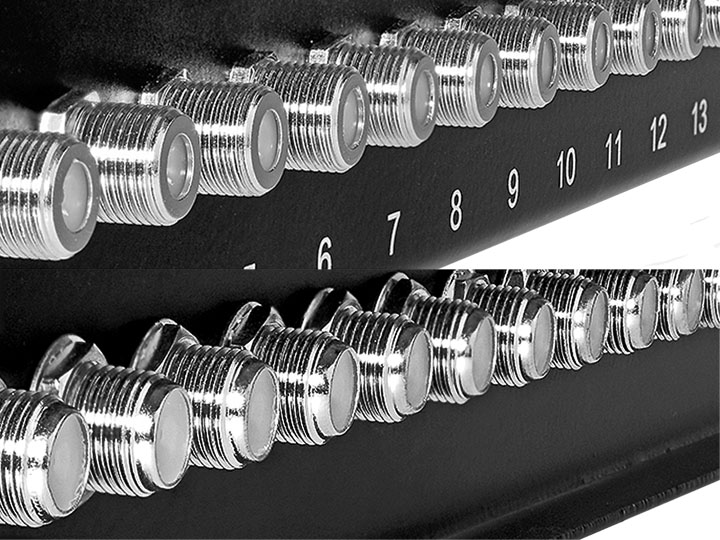

Złącza typu F zamontowane w panelu są wysokiej jakości łącznikami (beczkami) obustronnie żeńskimi o impedancji 75Ω. Łączniki wykonane są z niklowanego mosiądzu w technologii toczenia dzięki czemu gwarantują niską tłumienność sygnału oraz bezproblemowe mocowanie kabli (często spotykane tańsze łączniki wykonane w technologii odlewu mają dużo gorsze parametry). Widok łączników od strony przedniej i tylnej prezentujemy poniżej:

Penel wykonany jest z blachy stalowej o grubości 1.5mm malowanej proszkowo na kolor czarny. Do profili w szafach instatorskich panel mocowany jest dwustronnie za pomocą 4 śrub. W komplecie z panelem nie ma śrub mocujących. W ofercie posiadamy szafy, profile, akcesoria i urządzenia systemu RACK 19". Można je znaleźć w naszej ofercie wpisując RACK19" w wyszukiwarce w katalogu produktów.

Dane techniczne

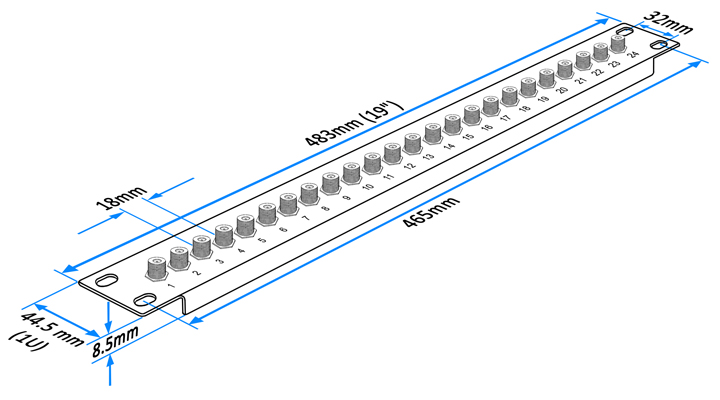

Materiał panela: stal o grubości 1.5mm malowana proszkowo Kolor: czarny Wysokość robocza [U]: 1 Wymiary: 483/44.5/20.5mm Masa: ok. 340g. Ilość portów (łączników) F: 24x Materiał złączy F: niklowany mosiądz Impedancja złączy F: 75Ω
