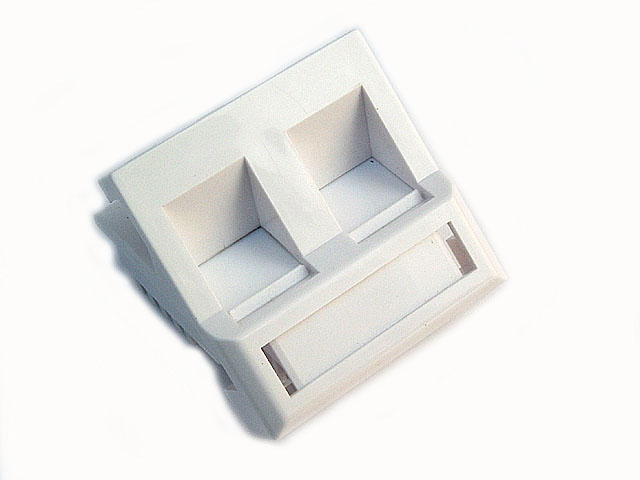

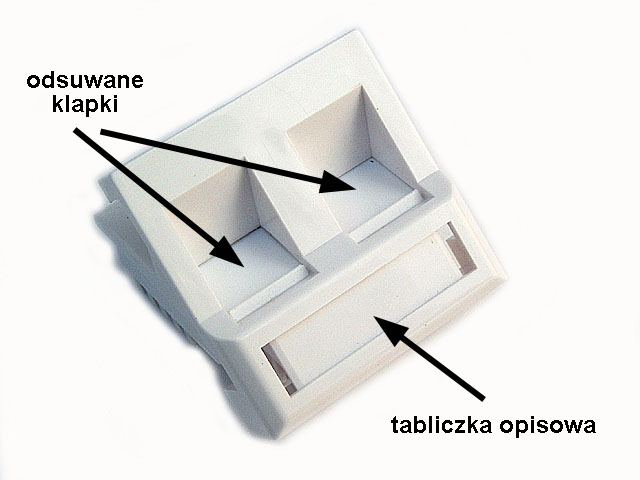

Moduł MOSAIC 45x45mm gniazdo 2xRJ45 UTP kat 5e kątowe
powiększenie powiększenie
powiększenie powiększenie
powiększenie powiększenie
nr katalogowy : 48980
Oferowane gniazdo jest elementem systemu MOSAIC który umożliwia łatwe i wygodne zestawianie w jednej linii wzorniczej gniazd elektrycznych i złącz AV oraz teleinformatycznych instalacji automatyki domowej. System występuje w wersji natynkowej oraz podtynkowej i charakteryzuje się modułową budową gdzie podstawą jednostką jest moduł o wymiarach czołowych 22.5x45mm. Tak więc wszystkie elementy systemu mają wymiary będące wielokrotnością tego modułu
Wymiary 22.5x45mm i ich wielokrotność są stosowane również w systemach LEGRAND tak więc moduły systemu MOSAIC są wymienne z modułami LEGRAND i odwrotnie

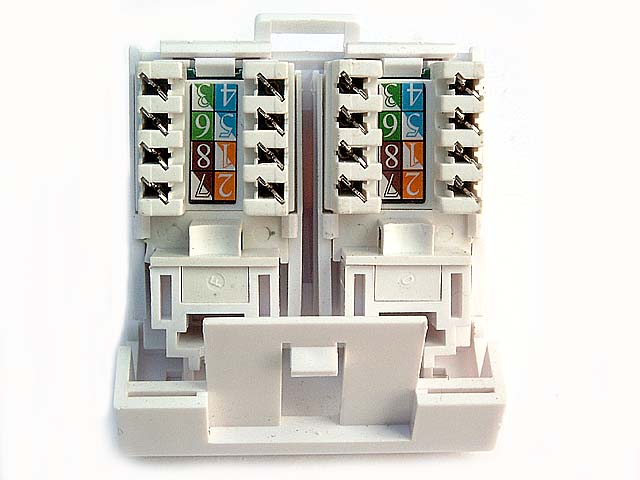

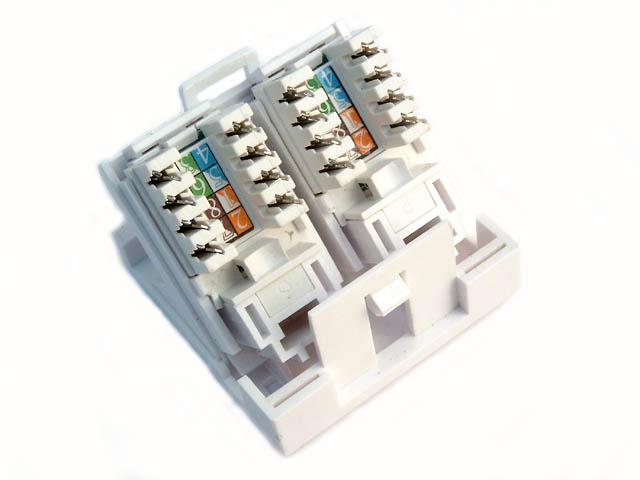

Oferowane złącze posiada dwa gniazda RJ45 UTP kat. 5e kątowe ze stykami do wciskania typu LSA/KRONE. Przewody wciska się nożem/wciskaczem do systemów LSA/KRONE.

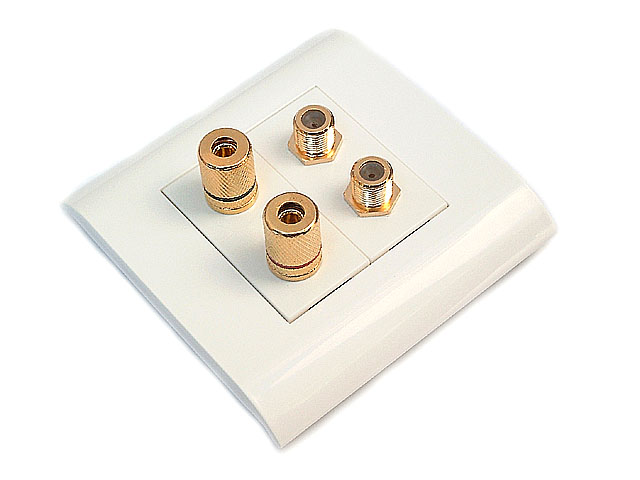

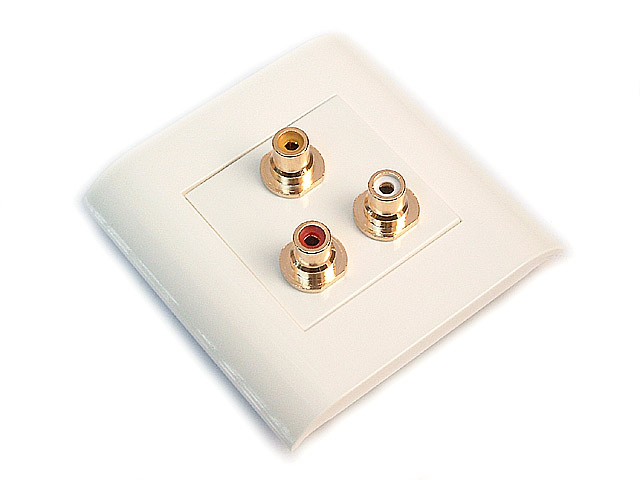

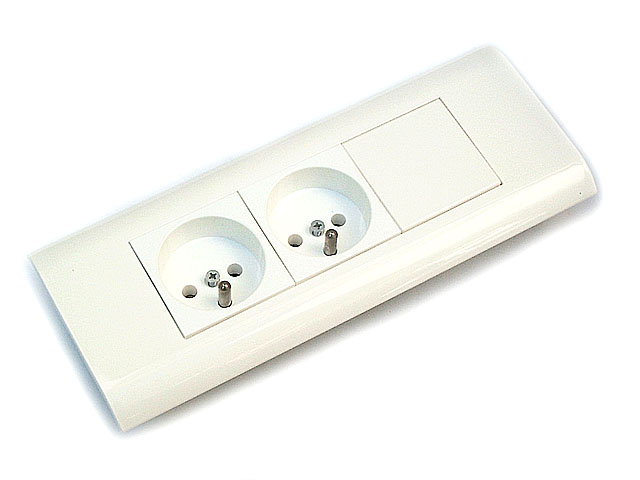

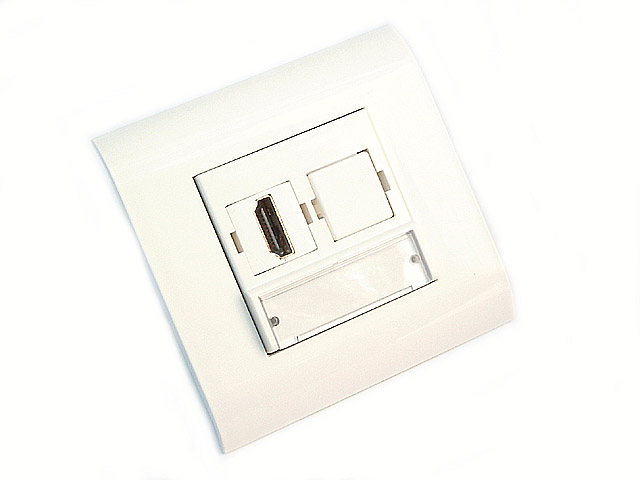

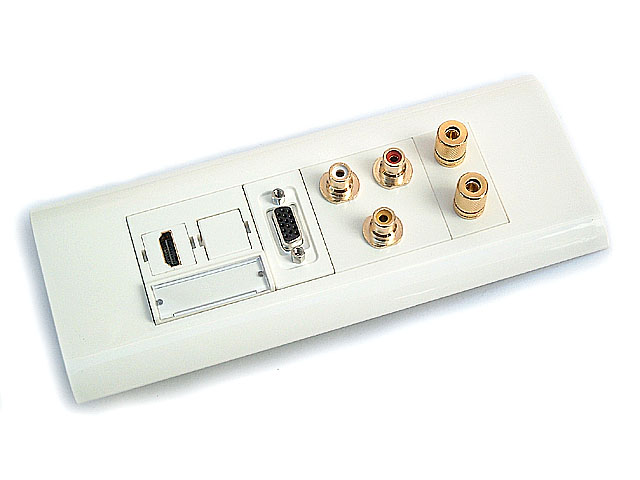

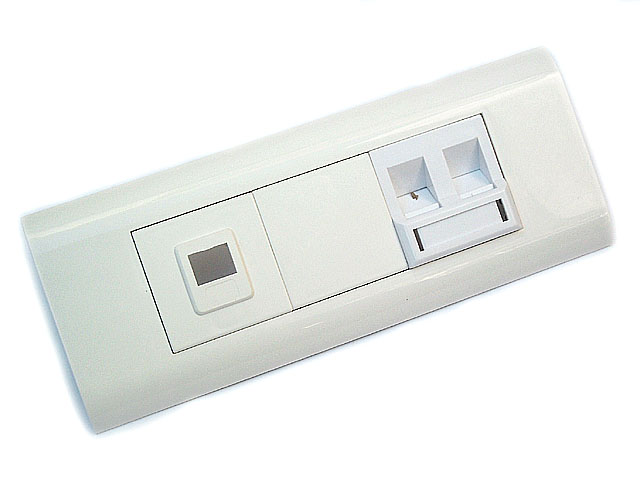

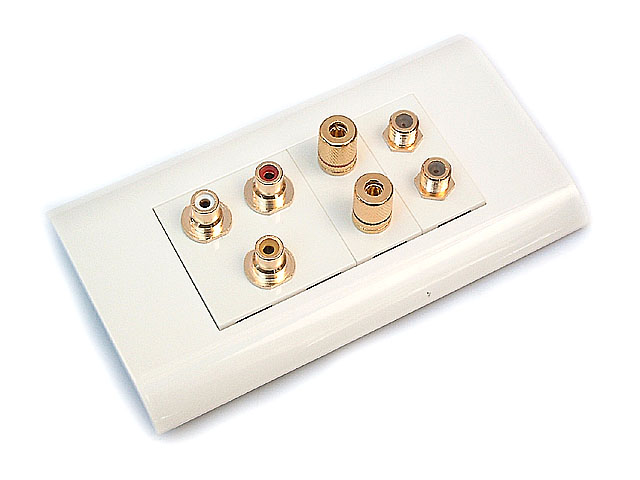

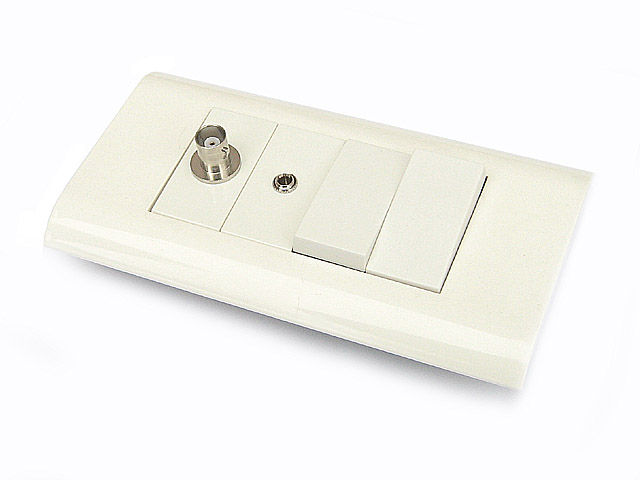

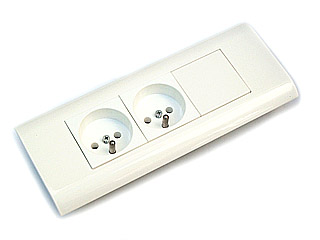

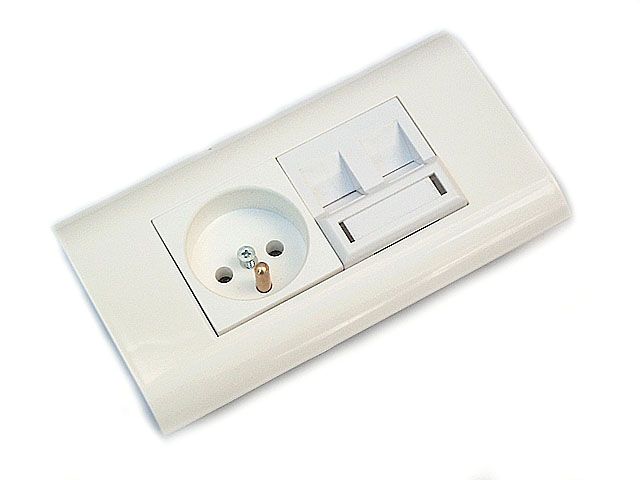

Przykładowe rozwiązania modułowe MOSAIC prezentujemy na poniższych przykładach (kliknij na fotografii aby powiększyć):



powiększenie powiększenie powiększenie
powiększenie powiększenie powiększenie
powiększenie powiększenie powiększenie
Uwaga1! Do montażu w/na ścianie potrzebne są puszki elektroinstalacyjne montowane natynkowo lub podtynkowo. Elementy systemu MOSAIC wymagają puszek o średnicy 60mm pojedynczych, podwójnych lub potrójnych. O ile do ramek pojedyńczych pasuje typowa puszka 60mm, to już ramki podwójne i potrójne wymagają puszek o mniejszych odległościach między komorami (typowe puszki mają rozstaw miedzy komorami 71mm, zaś MOSAIC wymaga rozstawu 57mm).

Wymiary gniazda (szerokość/wysokość/głębokość): 45x45x42mm
Masa: ok. 25 g

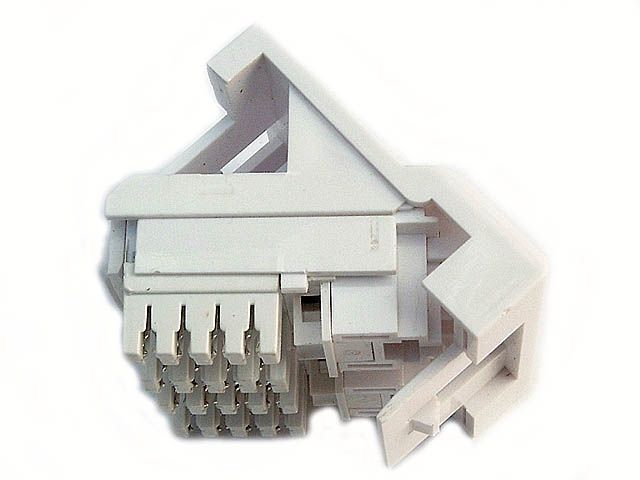

Gniazdo 2xRJ45 posiada dwa zatrzaski i umieszcza się go w ramce z supportem przez "zatrzaśnięcie"
