Patch Panel RACK 19" 1U 24x RJ45/8P8C kat.5E SFP ekranowany wysuwana szuflada czarny

nr katalogowy: 48888

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

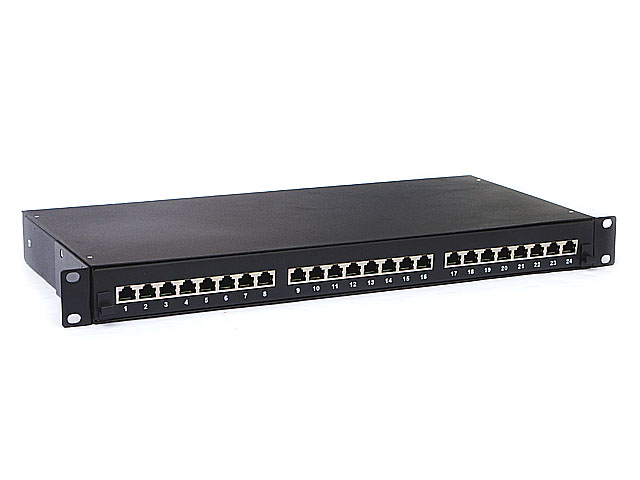

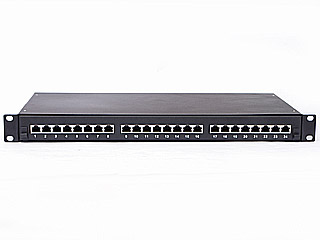

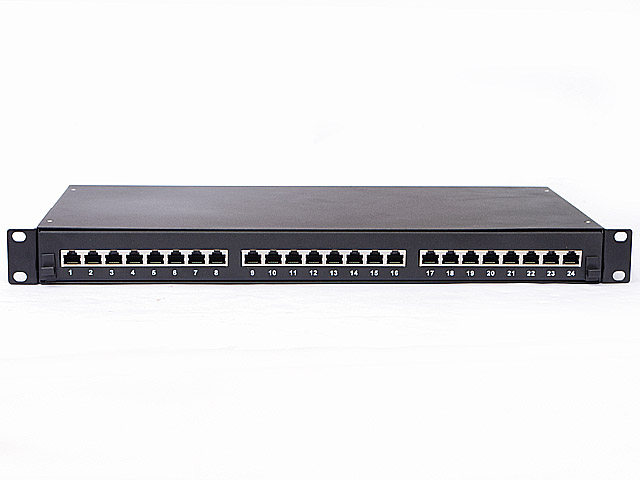

RACK to to wspólna nazwa standardu szaf, obudów, stojaków oraz urządzeń przemysłowych o szerokości 19" lub 10" stosowanych w teletechnice, energetyce, w serwerowniach a także w studiach nagraniowych oraz pomieszczeniach przemysłowych. Wysokość konstrukcji, a co za tym idzie jej pojemność, określa się w wielokrotności tzw. jednostek U (Unit). Jednostka 1U wynosi 1¾ cala (44.45mm) i jest to wysokość pojedynczego slotu w szafie montażowej (stojaku). Szafy, obudowy i stojaki RACK posiadają profile montażowe ze slotami do których mocowane są urządzenia. Liczba U określa, ile slotów zajmuje dane urządzenie. Urządzenia zgodne ze standardem RACK posiadają otwory mocujące z rozstawem pasującym do profili montażowych w szafach RACK. Do mocowania urządzeń w szafach stosowane są śruby klatkowe pasujące do slotów w profilach RACK. Oferowany przedmiot jest panelem krosowniczym systemu RACK 19" z 24 portami RJ45. Wykonanie oraz użyte komponenty gwarantują transmisję 1Gb/s (klasa D, kat.5E - częstotliwość do 100MHz). Metalowa obudowa wykonana ze stalowej blachy o grubości 1.5mm, ekranowane porty RJ45 oraz metalowe trzymacze przewodów zapewniają pełne ekranowanie. Wysokość panela wynosi 1U (45mm). Wymiarowanie prezentujemy poniżej:

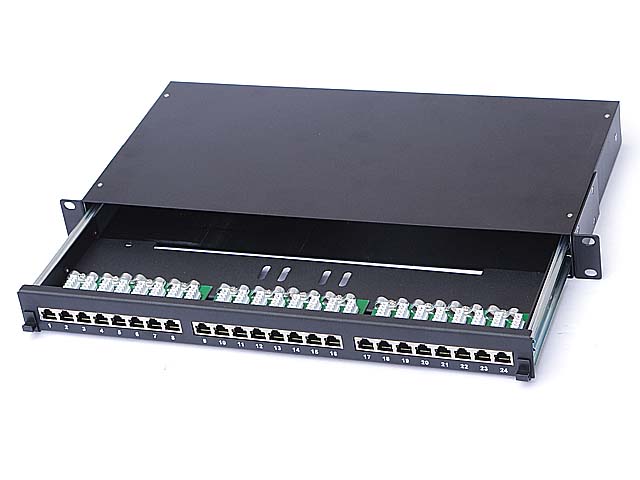

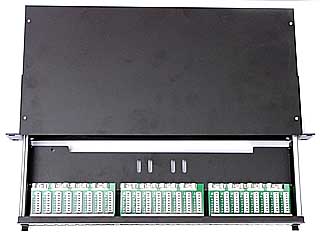

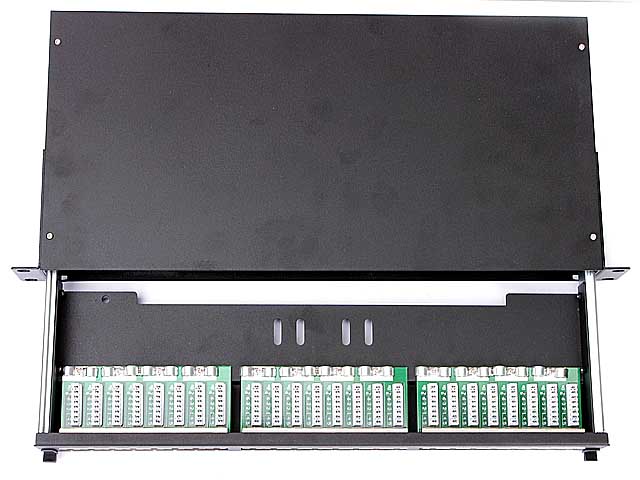

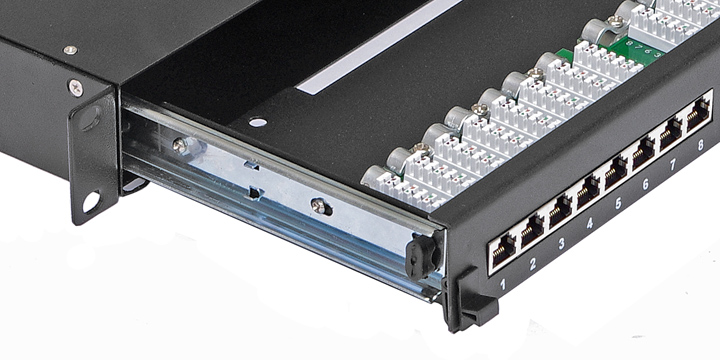

Panel wykonany jest w postaci wysuwanej szuflady, dzięki czemu zapewniony jest wygodny dostęp do styków montażowych bez konieczności demontażu panela. W tylnej ściance szuflada posiada otwór montażowy - przepust kablowy o wymiarach 90x30mm. Prowadnice kulkowe zapewniają wysuw szuflady na ok 13cm.

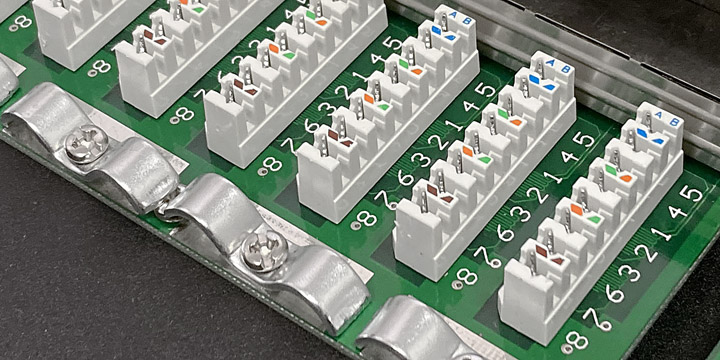

Porty RJ45 wyposażone są w styki przyłączeniowe zrealizowane są w postaci złączy szczelinowych IDC typu LSA/KRONE ze stykami numerowanymi 1-8, do wciskania należy zatem używać wciskaczy tego standardu. Przy każdym złączu jest umieszczona jest metalowa obejma kabla która umożliwia trwałe mocowanie przewodu oraz zapewnia ciągłość ekranowania.

Panel wykonany jest z blachy stalowej o grubości 1.5mm malowanej proszkowo na kolor czarny. W komplecie z panelem są 4 komplety śrub mocujących z koszyczkami do mocowania w profilach RACK. W ofercie posiadamy szafy, profile, akcesoria i urządzenia systemu RACK 19". Można je znaleźć w naszej ofercie wpisując RACK19" w wyszukiwarce w katalogu produktów. W ofercie posiadamy duży wybór wciskaczy LSA niezbędnych do prawidłowego podłączenia okablowania do styków szczelinowych LSA/KRONE. Można je znaleźć w naszej ofercie wpisując 'wciskacz LSA' w wyszukiwarce w katalogu produktów.

Dane techniczne

Materiał: stal o grubości 1.5mm malowana proszkowo Kolor: czarny Złącza: 24xRJ45 ekranowane STP, styki montażowe w standardzie LSA/KRONE, kodowanie barwne EIA/TIA 568A/B Klasa: Class D, Cat. 5E, 100MHz, 1Gb/s, ISO IEC 11801, EN 50173 Wysokość robocza [U]: 1 Wymiary: 483/44.5/215mm Masa: ok. 3330g. W komplecie panel oraz 4 śruby montażowe systemu RACK 19"
