Tester okablowania sieciowego LAN RJ45/12/11/BNC/USB/FireWire - lokalizator przewodów Pro'sKit MT-7059
nr katalogowy: 19880
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
powiększenie powiększenie
powiększenie powiększenie
Opis przedmiotu
Dostawcą przedmiotu jest renomowana tajwańska firma Pro'sKit, szczegółowy opis dostępny na stronie producenta tutaj, zaś instrukcja obsługi dostępna jest tutaj.

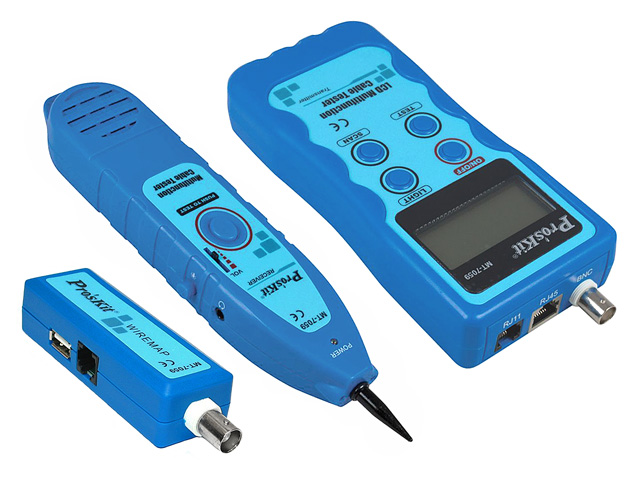

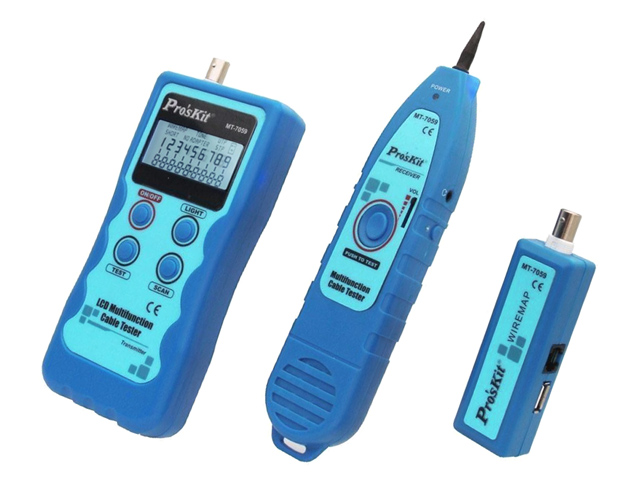

Tester-lokalizator jest profesjonalnym narzędziem łączącym w sobie funkcje:
- testu poprawności wykonania sieci LAN oraz kabli teleinformatycznych i antenowych zarówno odcinków instalacji jak i przewodów wykonanych ze skrętki komputerowej (RJ45), kabli telekomunikacyjnych (RJ11/12), kabli informatycznych (USB/FireWire) oraz koncentrycznych (BNC).

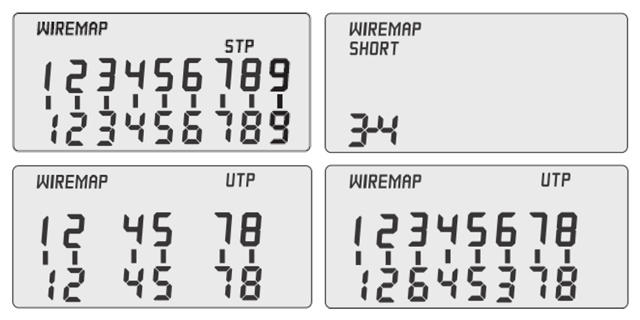

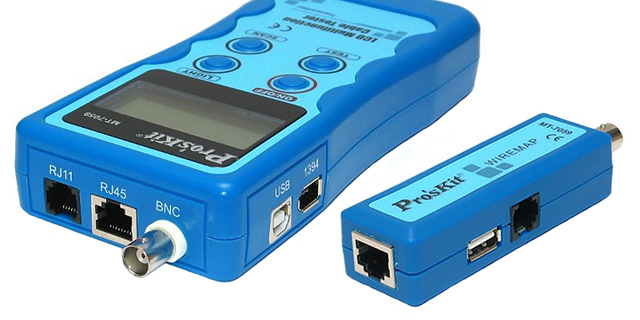

Tester składa się z dwóch części: nadajnika i odbiornika pozwalających na wygodne testowanie kabli oraz elementów instalacji zakończonych wtykami RJ11/RJ12/RJ45/FireWire/USB/BNC o długości do 300m. Po wpięciu kńcówek do odpowiednich gniazd nadajnika i odbiornika tester sprawdza, wykrywa i prezentuje ma wyświetlaczu LCD mapę połączeń badanego odcinka sieci (lub patchcordu) wyświetlając numery przyporządkowanych pinów wtyków na końcach badanego odcinka. Zwarcie jest sygnalizowane napisem SHORT (wraz z podaniem nr zwartych żył), rozwarcie to brak wyświetlania nr rozwartych żył zaś inne błędy połączeń można odczytać analizując wyświetlaną mapę połączeń. Na wyświetlaczu prezentowany jest również rodzaj testowanego przewodu UTP (nieekranowany) lub STP (ekranowany).
- śledzenia przewodu w wiązce kabli - wykrywanie przeprowadzane przy przewodach nieaktywnych - niepodłączonych do intalacji

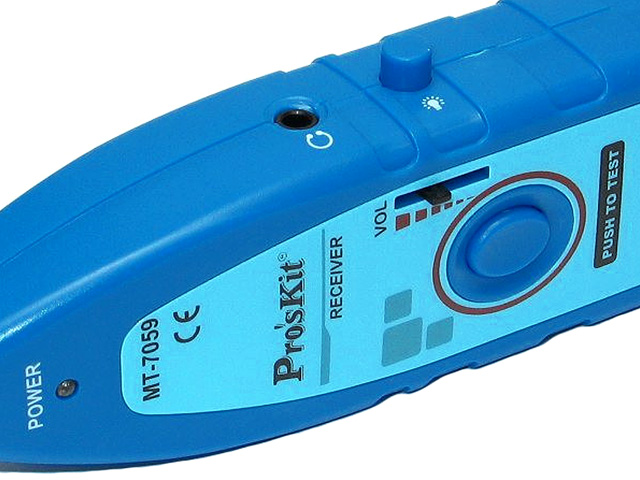

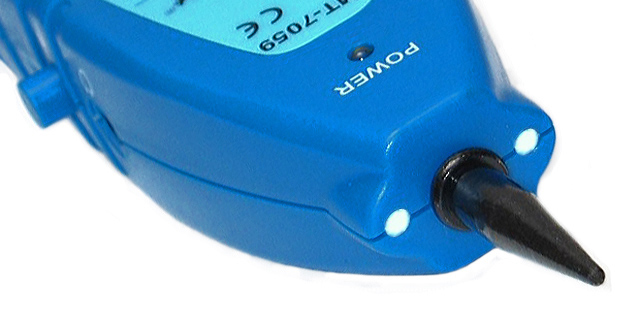

Wykrywacz składa się z dwóch części: nadajnika-generatora tonu oraz odbiornika-końcówki detekcyjnej. Generator tonu podłączamy do śledzonego przewodu z jednej strony wiązki, zaś odbiornikiem wykrywamy szukany przewód z drugiej strony wiązki dotykając końcówką detekcyjną do wszystkich żył po kolei. Szukany przewód wygeneruje sygnał dźwiękowy o innym natężeniu dźwięku niż pozostałe. Maksymalny dystans transmisji to 2 km. Dołączone słuchawki umożliwiają nasłuch w sytuacjach gdy dźwięki otoczenia zakłócają lub uniemożliwiają korzystanie z wbudowanego głośnika. Dwie diody LED umożliwiają oświetlenie badanego obszaru.
Uwaga! Zarówno testy poprawności wykonania jak i śledzenie przewodów można przeprowadzać tylko na kablach i odcinkach nieaktywnej instalacji (odłączonej od routerów, switchów, kart sieciowych i innych urządzeń). Testy przeprowadzane na aktywnej instalacji (pod napięciem, podłączonych do działających urządzeń) mogą być przyczyną uszkodzenia testera i/lub terminatora.
Dane techniczne
Typ badanych przewodów: skrętka komputerowa, kable współosiowe, kable wielożyłowe (z końcówkami typu RJ11, RJ12, RJ45, USB, FireWire oraz BNC)
Maksymalna długość testowanych przewodów: do 300m dla testowania mapy połączeń, do 2km dla lokalizowania przewodów
Napięcie zasilania: 2x9V 6F22 (baterie w komplecie)
Wymiary testera-nadajnika (długość/szerokość/wysokość): 185mm/80mm/32mm, masa 174g
Wymiary sondy-szukacza (długość/szerokość/wysokość): 218mm/46mm/29mm, masa 93g
Wymiary odbiornika-terminatora (długość/szerokość/wysokość): 107mm/30mm/24mm, masa 47g

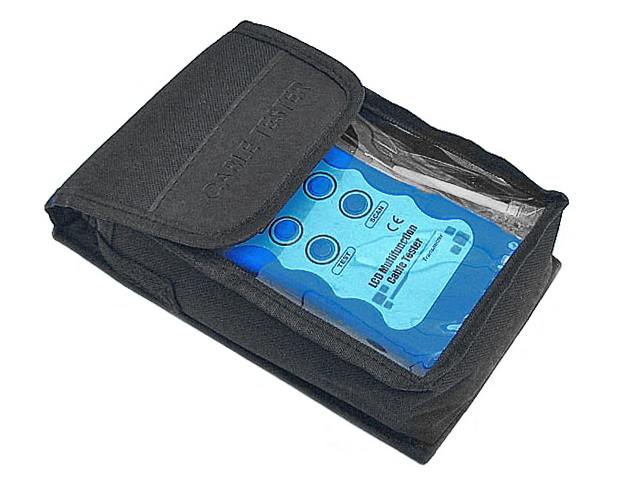

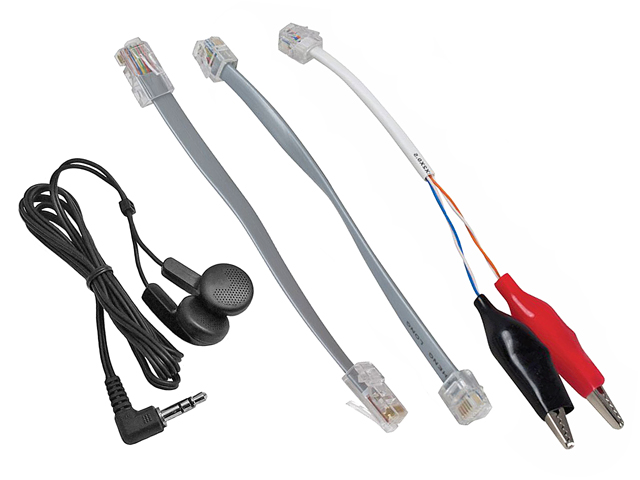

Komplet zawiera tester-nadajnik, odbiornik-terminator, sondę pomiarową szukacza przewodów, 2 baterie 9V, dodatkowe słuchawki, komplet przewodów pomiarowych, pokrowiec-futerał oraz instrukcję obsługi.
