Tester miernik analizator wyłączników różnicowo-prądowych RCD CEM DT-5554

nr katalogowy: 19876

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Producentem urządzenia jest renomowana firma CEM, opis i specyfikacja dostępna jest na stronie producenta tutaj zaś instrukcja obsługi dostępna jest tutaj. Oferowany miernik jest narzędziem instalatorskim do testowania i wszechstronnej weryfikacji działania wyłączników różnicowo-prądowych RCD w budynkowej instalacji elektrycznej. Miernik podłączony do dowolnego gniazda elektrycznego 2P+E umożliwia: - ustalenie obecności uziemienia oraz położenie przewodu fazowego w gniazdku - dokonanie pomiaru czasu zadziałania wyłacznika RCD (wyrażonego w ms) - dokonanie pomiaru prądu zadziałania wyłącznika RCD (wyrażonego w mA) Miernik testuje wyłączniki RCD normalne i zwłoczne o nominalnych prądach zadziałania 10/30/100/300/500mA/1A.

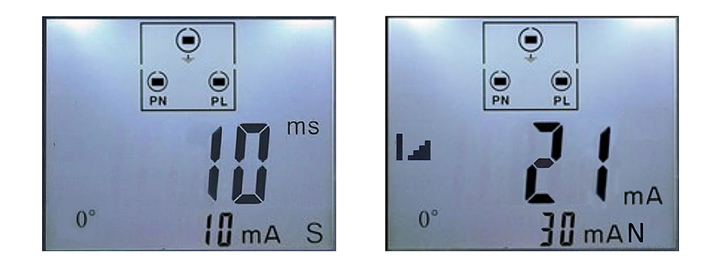

Tester umożliwia sprawdzanie czasu zadziałania wyłączników RCD przy różnych mnożnikach prądu znamionowego, pozwalając na weryfikację czasu zadziałania w zróżnicowanych scenariuszach awaryjnych. Ramp test umożliwia pomiar rzeczywistego prądu wyzwalającego wyłącznik. Klawisze 0°/180° oraz N/S służą do ustawienia kąta przesunięcia fazowego oraz wyboru rodzaju wyłącznika RCD (natychmiastowy/opóźniony).

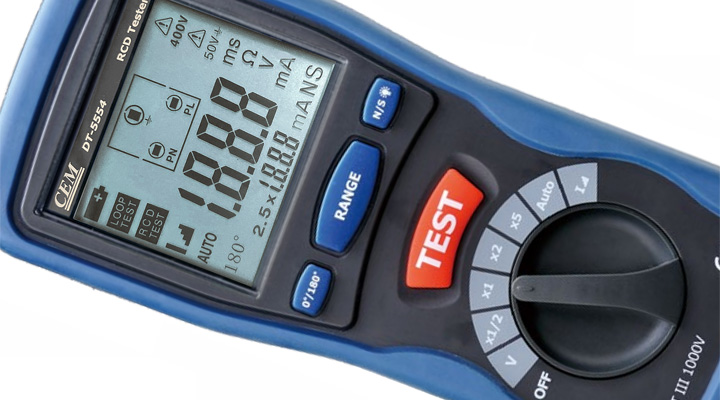

Miernik posiada obudową wykonaną z podwójnie formowanego tworzywa sztucznego, zapewniającą bezpieczeństwo pracy zgodnie z kategorią pomiarową CAT III 1000V. Duży, czytelny wyświetlacz cyfrowy prezentuje wszystkie niezbędne dane pomiarowe, przełącznik obrotowy oraz czytelnie opisane przyciski pozwalają na wygodny wybór zakresu i trybu pomiarowego. Komplet zawiera kabel pomiarowy SCHUKO-C13 do podłączenia miernika do gniazda 230V Uwaga! Testowanie wyłączników RCD polega na uruchomieniu mechanizmów zabezpieczeń różnicowych skutkujących wyłączeniem zasilania w chronionym obwodzie. Przed uruchomieniem testu należy więc upewnić się, że brak zasilania nie spowoduje szkód (uszkodzenia niewyłączonych sprzętów, utraty niezapisanych danych itp). W ofercie posiadamy również inne mierniki do pomiaru parametrów wyłączników RCD, można znaleźć w naszej ofercie wpisując analizator w wyszukiwarce w katalogu produktów.

Dane techniczne

Zasada pomiaru: wyzwalanie wyłączników RCD Znamionowy prąd testowy: 10/30/100/300/500mA/1A Wybór prądu wyzwalającego: mnożniki 0.5X, 1X, 2X, 5X Czas zadziałania: 10-2000ms przy 0.5X, 10-500ms przy 1X, 10-150ms przy 2X, 10-40 ms przy 5X Kategoria przepięciowa: kat. III 600V Klasa szczelności: IP40 Wyświetlacz: LCD 60x55mm, z podświetleniem Zasilanie: 9V, 6 baterii AA (baterie w komplecie) Wymiary miernika (długość/szerokość/wysokość): 200mm/92mm/50mm Masa miernika (bez baterii): ok. 470g Komplet zawiera miernik, komplet baterii, przewód pomiarowy oraz instrukcję obsługi.
