Miernik sygnału SAT z wyświetlaczem LCD i wskaźnikiem polaryzacji MAXTRACK

nr katalogowy: 19118

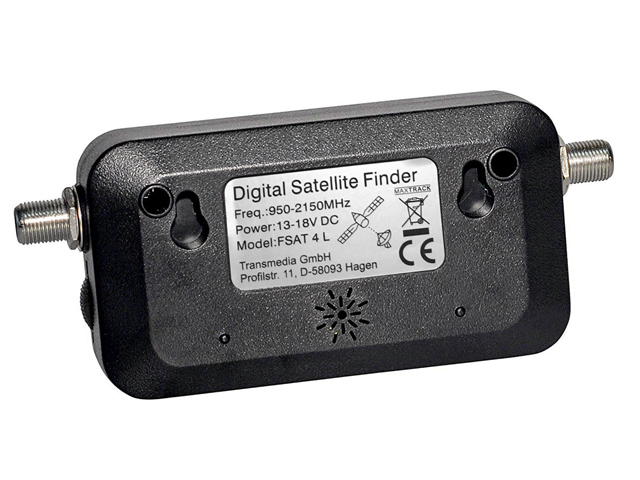

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

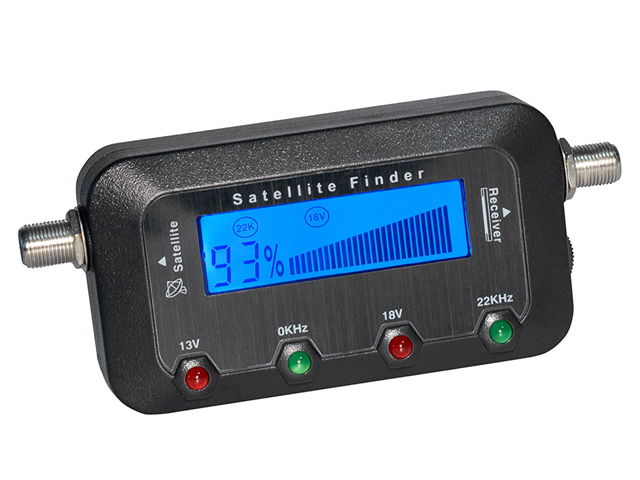

Instrukcja instalacji i obsługi miernika dostępna jest tutaj. Oferowane urządzenie służy do precyzyjnego ustawienia czaszy anteny SAT. Miernik podłączony pomiędzy konwerter a tuner SAT pokazuje na podświetlanym ekranie LCD poziom sygnału SAT w skali 0-100%. Regulowany tłumik sygnału pozwala na dokładne dostrojenie. Dodatkowym ułatwieniem w ustawianiu anteny jest wbudowany brzęczyk, który zmianą emitowanego dźwięku sygnalizuje wzrost poziomu mierzonego sygnału TV.

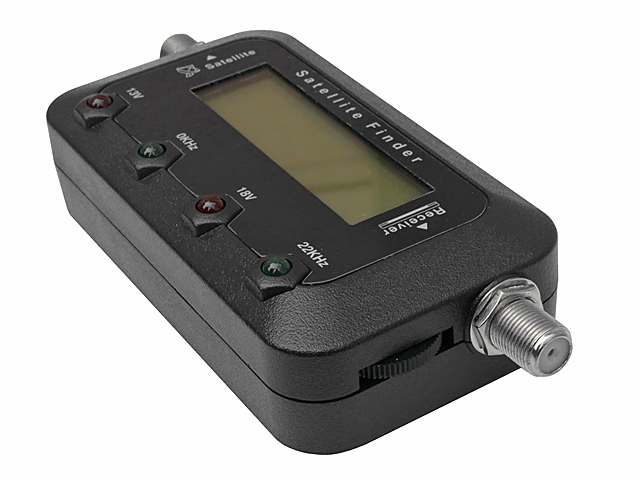

Miernik posiada dwa gniazda F. Do gniazda Satellite należy podłączyć konwerter talerza SAT zaś do gniazda Receiver - tuner SAT. Przewody łączące powinny być zakończone wtykami typu F. Oprócz siły sygnału miernik pokazuje wybrane w tunerze parametry mierzonego sygnału: polaryzację (czerwone diody LED 13V lub 18V) oraz zakres częstotliwości (zielone diody LED 0kHz lub 22kHz). Odpowiednie wartości wyświetlane sa również na wyświetlaczu LCD. Miernik wymaga zasilania 13-18V które pobierane jest z podłączonego tunera SAT.

Podłączenie i ustawianie anteny

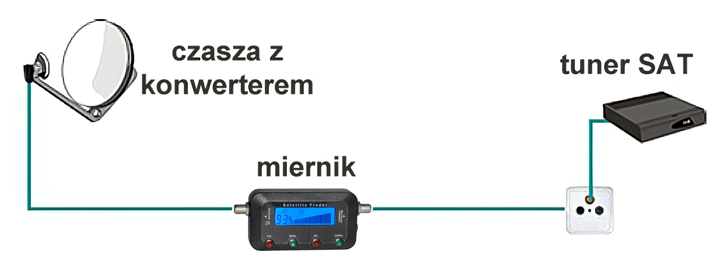

1) Kabel łączący tuner SAT (lub multiswitch w przypadku większych instalacji) z konwerterem należy odłączyć od konwertera i podłączyć do wejścia 'Receiver' miernika, wejście 'Satellite' miernika należy podłączyć za pomocą kabla F-F z konwerterem. Poprawność podłączenia sygnalizowana jest zaświeceniem sie ekranu LCD. 2) Pokrętłem tłumienia (na prawym boku miernika) ustawiamy czułość miernika na maksymalną (czyli minimalne tłumienie) i zgrubnie ustawiamy czaszę kierując się odczytem siły sygnału i emitowanym przez miernik dżwiękiem (im krótsze przerwy tym silniejszy sygnał). 3) Po osiągnięciu maksymalnej wartości (100%) zmniejszamy czułość miernika (zwiększamy tłumienie) i precyzyjnie ustawiamy czaszę anteny . 4) Powtarzamy punkt 3 aż do momentu kiedy nie możemy ruszając anteną uzyskać wyższego odczytu miernika. Oznacza to, że czasza anteny ustawiona jest optymalnie.

Dane techniczne

Złącza: 2x gniazdo F żeńskie Impedancja: 75Ω Zakres częstotliwości: 0.95-2.15GHz Poziom sygnału wejściowego: min -40dBm, max -10dBm Zasilanie: 13-18V (pobierane z podłączonego tunara SAT) Wymiary (szerokość/wysokość/głębokość): 100/55/32mm Masa miernika: ok. 70g Komplet zawiera: miernik SAT oraz instrukcję obsługi.
