Gniazdo XLR/CANNON 3P panelowe montażowe lutowane REAN NEUTRIK RC3FDL

nr katalogowy: 18865

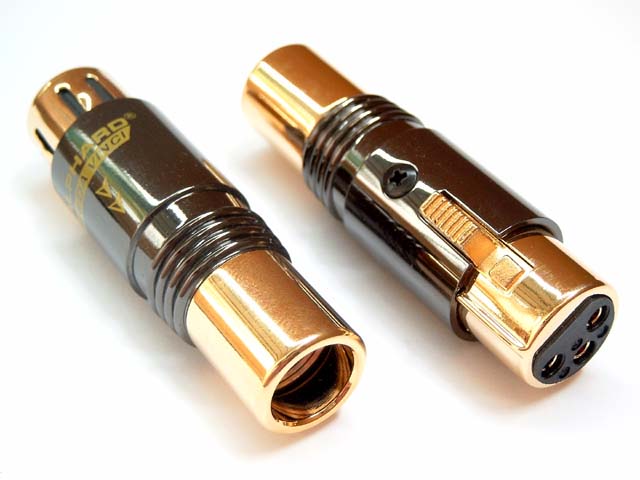

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

Producentem gniazda jest firma NEUTRIK - wiodący na świecie dostawca profesjonalnych złączy audio i wideo z Liechtensteinu. Złącza XLR są oferowane pod marką REAN który jest jednym z brandów NEUTRIKA. Szczegółowy opis dostępny jest na stronie producenta tutaj zaś instrukcja montażu dostępna jest tutaj. XLR to standard profesjonalnych złączy wykorzystywany w technice audio, video oraz w sprzęcie głośnikowym i oświetleniowym. Inna nazwa to CANNON (od twórcy standardu). Standard definiuje liczbę pinów od 3 do 7, najbardziej popularny jest standard 3-pinowy.

Oferowane gniazdo jest złączem 3-pinowym żeńskim i przeznaczone jest do montażu na płycie (panelu). Złącze jest mocowane przy pomocy 2 śrub, 3 cynowane profilowane tulejki oraz płaski konektor służą do przylutowania żył sygnałowych oraz ekranu.

Złącze ma wymiary D-type (D-size) 31x26mm - jest to ustandaryzowany rozmiar wtyków/gniazd panelowych stosowany w sprzętach estradowych. Szczegółowe wymiarowanie złącza oraz otworów w panelu ułatwiające przygotowanie panelu do montażu prezentujemy poniżej:

Obudowa gniazda wykonana jest ze stopu cynku, mosiężne styki kontaktowe są niklowane od frontu i cynowane od strony lutowania. Wykonanie złącza (użyte materiały i reżim produkcyjny) zapewniają wysoką jakość połączenia i ekranowania przesyłanego sygnału.

Dane techniczne

Złącze: gniazdo XLR/CANNON 3P montażowe żeńskie Materiał: styki mosiężne niklowane/cynowane, obudowa ze stopu cynku Wymiary (szerokość/wysokość/głębokość): 26/31/26.5mm Masa: 22g Mocowanie: 2 śruby M3
