Gniazdo RCA/CINCH na kabel lutowane plastyk czarne
nr katalogowy: 18112

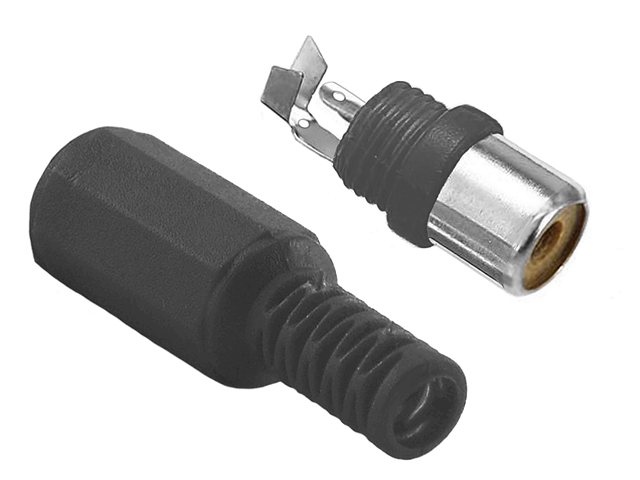

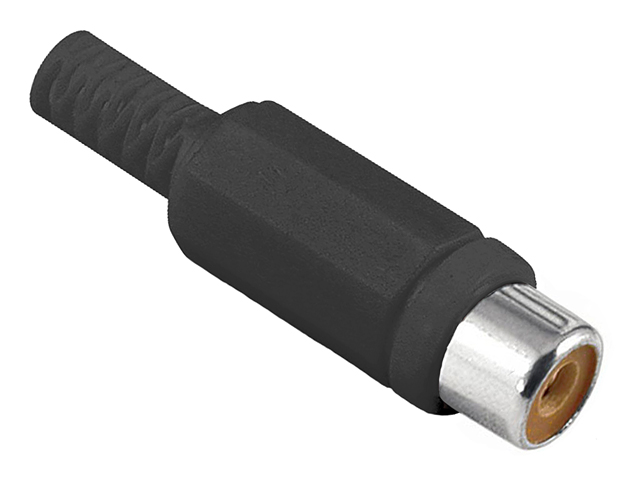

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
RCA (zwane też często CINCH) jest najbardziej popularnym typem złącza używanym do przesyłania sygnałów analogowych (AUDIO STEREO rzadziej AUDIO-VIDEO Composite, Component, RGB) lub cyfrowych (S/PDIF COAXIAL) stosowanym w sprzętach AV (amplitunery, odtwarzacze DVD, BR, tunery SAT, CAR AUDIO itp). Złącze ma centralny pin sygnałowy oraz masę na zewnętrznej tulei. Do złącz RCA stosuje się kabel współosiowy (koncentryczny) o impedancji 75Ω.

Oferowane złącze przeznaczone jest do lutowania na kablu koncentrycznym o średnicy do ok. 5mm. Kontakt do lutowania żyły sygnałowej (SIGNAL) ma postać wyprofilowanej półokrągłej blaszki, kontakt do ekranu (GROUND) wykonany jest w formie 'chorągiewki' do której ekran można przylutować lub którą można na ekranie zacisnąć. Wymiarowanie gniazda prezentujemy poniżej:
Korpus i osłona gniazda wykonana jest z plastyku, elementy kontaktowe wykonane są z niklowanej stali (dzięki warstwie niklu mozliwe jest lutowanie).
Dane techniczne
Złącze: gniazdo RCA/CINCH na kabel żeńskie
Materiał: korpus i osłona plastykowe, elementy kontaktowe - niklowana stal
Kolor: czarny
Długość: 40.5mm
Średnica: ok.11mm
Masa 1 szt: 2g
Maksymalna średnica wprowadzanego przewodu: ok. 5mm
