Gniazdo współosiowe UHF/UC1 50Ω skręcane na kabel RG-58
nr katalogowy: 68420

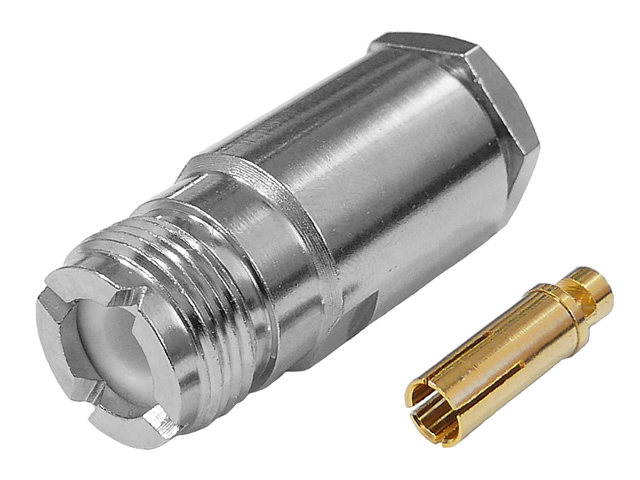

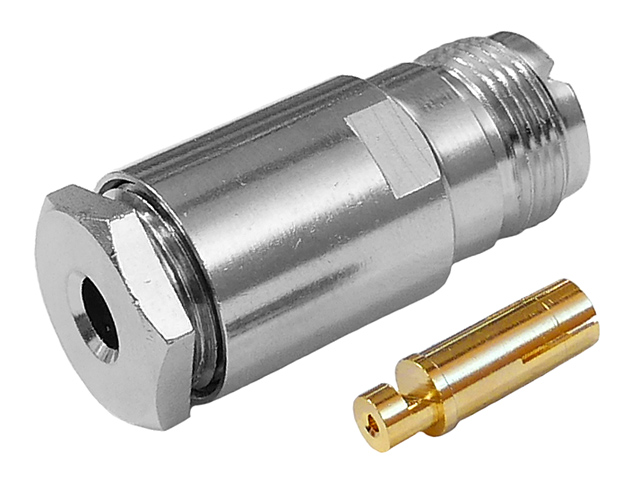

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
UHF (UC1) jest jednym z najstarszych standardów złącz stosowanych nadal w technice radiowej oraz Audio-Video. Złącze zostało zaprojektowane jako ekranowana wersja wtyku bananowego (styk centralny ma średnicę 4mm). Złącza UHF pracują w paśmie 0-300MHz i nie posiadają stałej impedacji. Stosowane są najczęściej w urządzeniach i antenach krótkofalarskich.

Oferowane złącze jest gniazdem żeńskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 0.8-1.1mm, średnicy dielektryka 2.7-3.0mm oraz średnicy zewnętrznej 4.5-5.4mm, czyli na kablach z rodziny RG-58 stosowanych w radiokomunikacji.

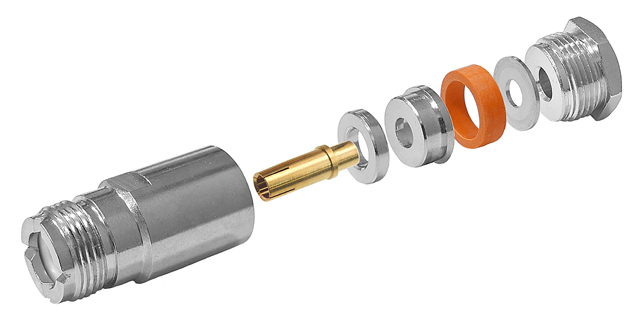

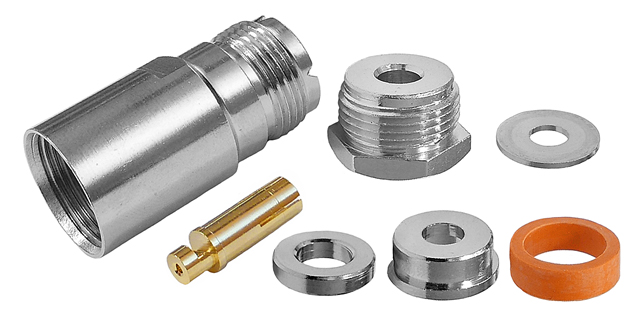

Złącze składa się z 7 elementów. Pin centralny gniazda jest lutowany, odpowiednio uformowany ekran kabla (wywinięty w specjanie uformowanym pierścieniu) dociskany podczas skręcania gniazda zapewnia kontakt z masą złącza.

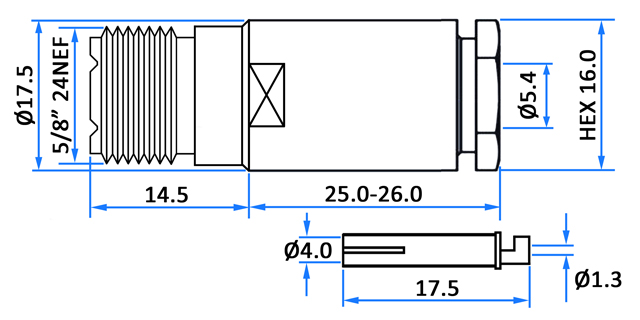

Wymiarowanie gniazda prezentujemy poniżej:
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Gniazdo wykonane jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja gniazda wynosi 50Ω.
Dane techniczne
Złącze: gniazdo UHF/UC1 50Ω żeńskie
Materiał: niklowany stop miedzi, złocony pin centralny
Pasujący przewód: RG-58 i odpowiedniki
Impedancja: 50Ω
Pasmo pracy: <300MHz
Wymiary (długość/średnica w najszerszym miejscu): ok. 40/17.5mm
Masa: 37g
