Adapter antenowy RF wtyk F - wtyk TV/IEC 75Ω
nr katalogowy: 62250
Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć
powiększenie powiększenie
Opis przedmiotu
Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. Złącze TV/IEC (nazywane również PAL, Belling-Lee lub 9,5) jest popularnym złączem używanym w instalacjach antenowych i urządzeniach R/TV. Złącze TV/IEC pracuje w paśmie do 1GHz i ma impedancję 75Ω.

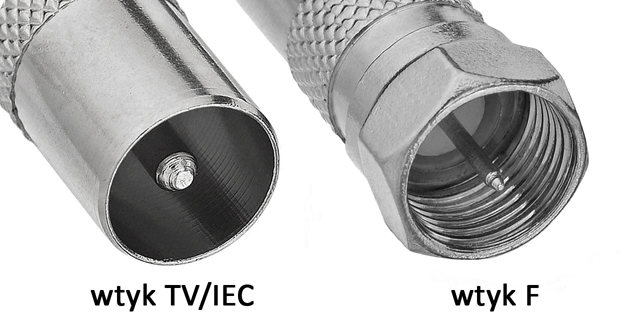

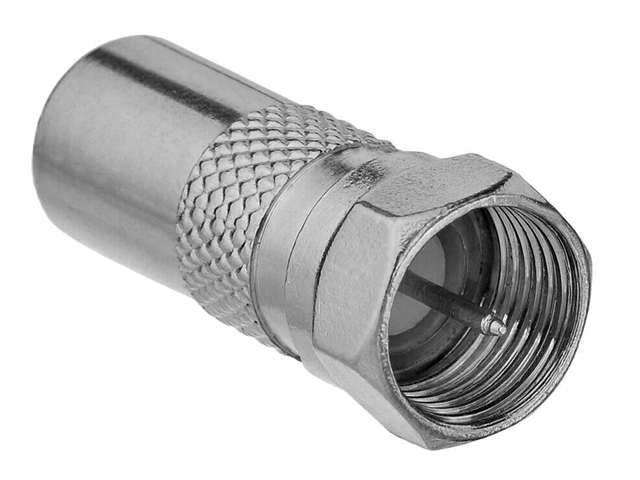

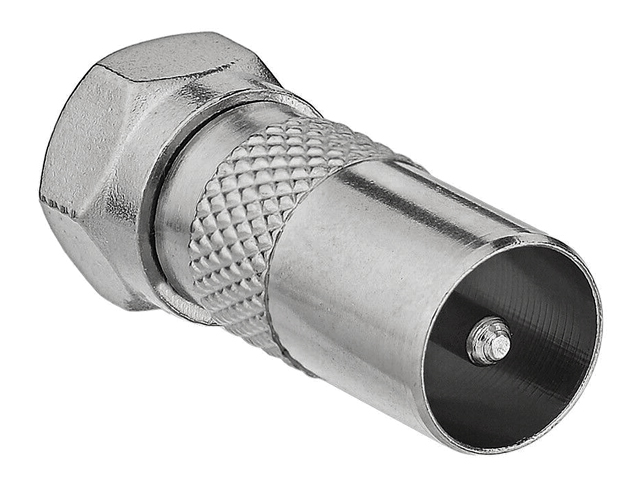

Oferowany adapter jest przejściówką do zamiany typu złącza kabla antenowego. Adapter posiada z jednej strony złącze męskie F zaś z drugiej strony złącze męskie TV/IEC. Kabel zakończony złączem żeńskim TV/IEC 9.5mm po nasunięciu adaptera pasuje do typowego złącza antenowego F spotykanego stosowanego w elementach instalacji TV/SAT (cyfrowej i analogowej) czyli w tunerach SAT, kartach TV SAT, konwerterach, multiswitchach, gniazdach abonenckich instalacji telewizji kablowej itp.
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany adapter wykonany jest z niklowanego stopu miedzi. Impedancja adaptera wynosi 75Ω.
Dane techniczne
Złącza: wtyk F męski, wtyk TV/IEC męski
Impedancja: 75Ω
Pasmo pracy: CAM/R/TV (do 1GHz)
Materiał: niklowany stop miedzi

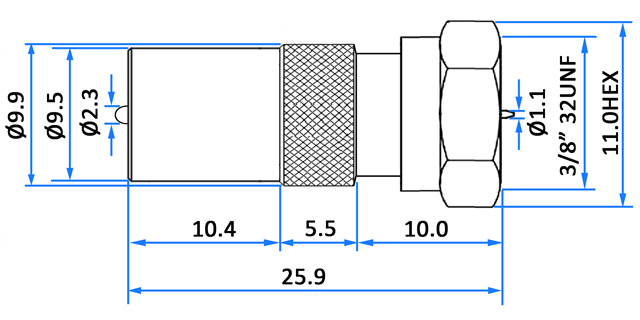

Wymiary (długość/średnica w najszerszym miejscu): 27/11mm
Masa: ok. 6g
