Łącznik antenowy RF wtyk F - wtyk F 75Ω

nr katalogowy: 62230

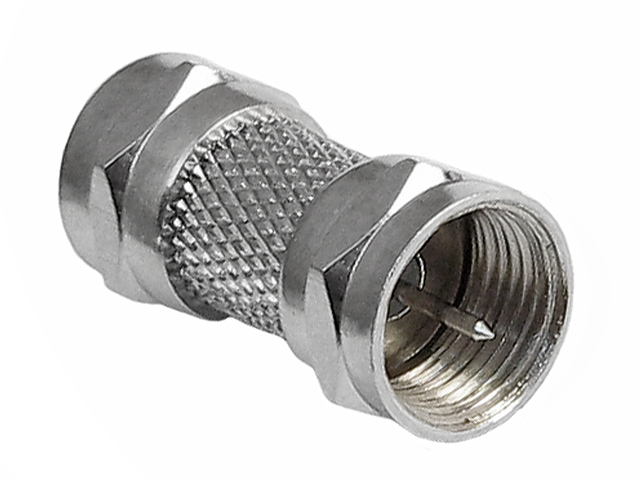

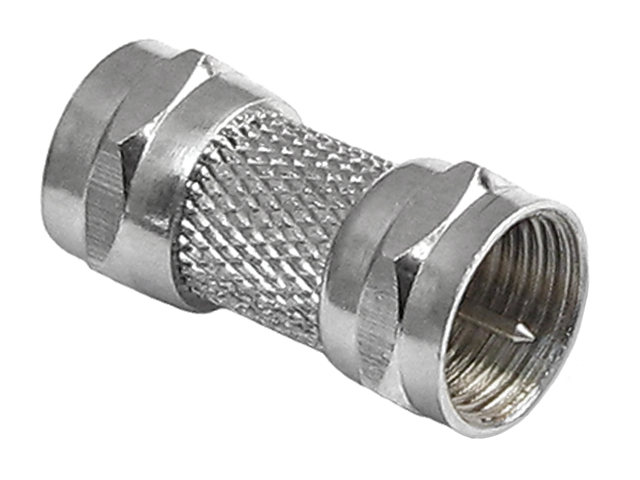

Fotografie oferowanego towaru (real) - kliknij na zdjęciu aby powiększyć

Opis przedmiotu

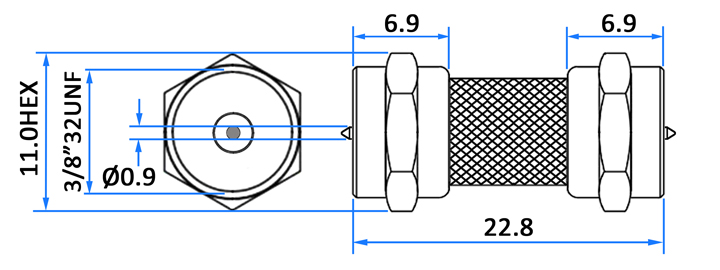

Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω. Oferowany łacznik ma impedancję 75Ω i służy do zamiany rodzaju złącza F z żeńskiego na męskie. Innym zastosowaniem łącznika jest łączenie kabli zakończonych gniazdami F (złączami F żeńskimi). Łącznik zapewnia niskie tłumienie oraz wysoki poziom dopasowania impedancyjnego. Wymiarowanie łącznika prezentujemy poniżej:

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Oferowany łacznik wykonany jest ze stopu miedzi. Impedancja łącznika wynosi 75Ω.

Dane techniczne

Złącza: 2x wtyk F męski Impedancja: 75Ω Pasmo pracy: CAM/R/TV/SAT (do 3GHz) Materiał: stop miedzi Długość: 22mm Średnica (w najszerszym miejscu): 11.5mm Masa: ok. 5g
